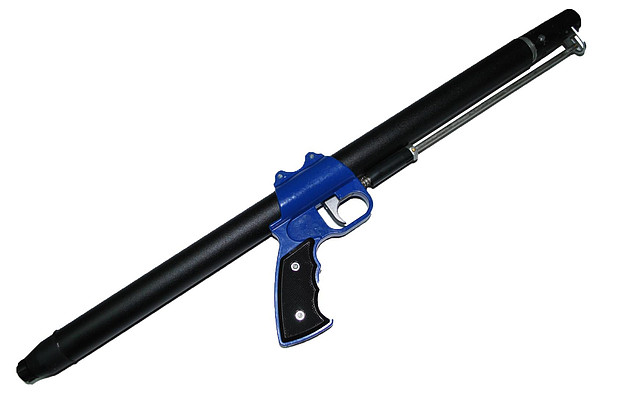

Керівництво по експлуатації: підводне рушницю РПП

Керівництво по експлуатації: підводне рушницю РПП

Принцип пристрою: повітря під тиском в ресивері грає роль стиснутої пружини, підпирає поршень. Рушницю заряджається гарпуном м'язовим зусиллям, переміщаючи поршень до зачепа гарпуна або поршня (в залежності від пристрою рушниці), і при пострілі поршень переміщається по стовбуру, штовхаючи гарпун до кінця стовбура.
Переваги РПП: простота конструкції. РПП рекомендується початківцям мисливцям і як запасне з-за практичної безвідмовності.

Рушницю пневматичну РПП (виконання РПП-2; РПП-2М) (далі рушницю) призначене для спортивної підводної стрільби на морях, озерах і річках.

УВАГА! Стріляти з рушниці можна тільки під водою.


1.ТЕХНІЧНІ ДАНІ
1.1. Максимальна дальність польоту гарпуна при тиску повітря в камері рушниці 147х104 Па (15кг/см2) - 6,5 м.
1.2. Посилення зарядки в залежності від тиску повітря в камері рушниці від 98,1 до 225,63 Н (від 10 до 23 кгс).
1.3. Максимально допустимий тиск повітря в камері рушниці 196х104 Па (20 кгс/см2).
1.4. Час збереження тиску в камері рушниці без підкачки повітря не менше 4 годин.
1.5. Площа поперечного перерізу поршня - 1,5 см2.

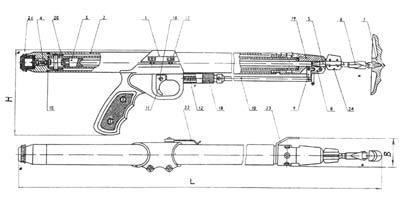

Умовне позначення

L, мм

Н, мм

В, мм

Маса, кг

РПП-2

583

153

44

0,80±0,5

РПП-2М

793

153

44

0,82±0,5

2. Комплектність:

1. Рушниця в зборі 1 шт.
2. Насос 1 шт.
3. Наконечник 1 шт.
4. Стабілізатор 1 шт.
5. Наголос 1 шт.
6. Шток 1 шт.
7. Кільце ущільнювача 1 шт.
8. Манжета 1 шт.
9. Клапан 1 шт.
10. Лінь 5 м
11. Керівництво по експлуатації 1 шт
12. Упаковка 1 шт.

3. ПРИСТРІЙ.

3.1. До складу рушниці входять такі вузли та деталі:
- рукоятка
- стовбур
- поршень
- гвинт
- шток
- шток
- наконечник
- упор
- спусковий механізм
- кільце ущільнювальне
- втулка (запобіжник)
- манжета
- заглушка
- стабілізатор
- клапан
3.2. Рукоятка кріпиться до стовбура за допомогою хомута, стягиваемого гвинтами.
3.3. Ствол складається з двох труб, вставлених одна в іншу і відповідним чином герметизованих. Простір між трубами використовується в якості камери для стисненого повітря. У внутрішній трубі кріпиться поршень, який може переміщуватися по всій довжині труби.
3.4. З тильного боку ствол має клапан, за допомогою якого утримується стиснене повітря всередині стовбура. Від пошкодження клапан захищений ввинчивающейся заглушкою.
3.5. Поворотом рифленою втулки до упору в рукоятку пістолет ставиться на запобіжник.
3.6. Спусковий механізм складається з виделки, важеля, тяги, спускового гачка і поворотної пружини.
3.7. Виделка входить у кільцеву канавку на гарпуні і утримує його в цьому положенні. При натисканні на спусковий гачок вилка опускається вниз важелем і звільняє гарпун.
3.8. Гарпун складається з штока і наконечника, що з'єднуються з допомогою різьби. На гарпуні є отвір для прив'язування волосіні і кільцева канавка для утримання його упором спускового механізму.
3.9. На лівій стороні рушниці є пружинний гачок і скоба, службовці для укладання лина на рушницю.


4.ЗАРЯДКА.

4.1. Для підготовки рушниці до зарядки необхідно в його камеру накачати насосом повітря. Для цього потрібно, вигвинтивши заглушку, вкрутити замість неї насос і провести накачування.
4.2. Кількість повітря, яким необхідно заповнити камеру, залежить від величини риб, в яких Ви збираєтеся стріляти і від характеру полювання.
4.3. Для того, щоб тиск у камері досягло 98х104 Па (10 кгс/см2) необхідно зробити близько 50 качків насосом.
4.4. Камера рушниці розрахована на максимальний тиск повітря 196х104 Па (20 кгс/см2). Перевищувати цей тиск забороняється!
Накочений в камеру повітря при пострілі не витрачається, а служить акумулятором енергії, що запасається при зарядці, що дозволяє тривалий час стріляти без підкачки повітря в камеру рушниці.
4.5. Для заряджання рушниці необхідно, утримуючи його за рукоятку, за допомогою упору вводити в стовбур гарпун до тих пір, поки не почується клацання, що свідчить про те, що вилка зайшла в кільцеву канавку.
4.6. Якщо тиск у камері виявиться занадто велике, і Ви не зможете зарядити рушницю, або зарядка зажадає від Вас надмірних зусиль, вигвинтіть заглушку і, натискаючи на виступаючу частину гвинта, стравливайте повітря до тих пір, поки зусилля зарядки не стане прийнятним для Вас.
4.7. Заряджати рушницю зі стволом, спрямованим до себе або вгору, небезпечно!
4.8. Постріл, зроблений в повітрі, може привести до поломки рушниці. Заряджання рушниці зігнутим гарпуном теж може привести до поломки рушниці.

5.ПРАВИЛА КОРИСТУВАННЯ.

5.1. Перед стрільбою необхідно переконатися в бездоганній роботі спускового механізму. Для цього кілька разів зарядіть і розрядити рушницю за допомогою упору. При зарядці Ви повинні кожен раз чути чіткий клацання, що свідчить про правильної роботи спускового механізму.
5.2. При стрільби на відстані до двох метрів рекомендуємо Вам прив'язувати гарпун до рушниці.
Застосування стабілізатора збільшує прямолінійність польоту гарпуна.

6.ДОГЛЯД ЗА РУШНИЦЕЮ.

6.1. Ствол рушниці має дуже гладку поверхню. Цим досягається плавний хід поршня і виключається витік повітря. Для того, щоб зберегти ці якості необхідно берегти рушницю від потрапляння піску і грязі в стовбур через 5 отворів, радіально розташованих на кінці стовбура.
6.2. Щоразу по закінченні стрільби рекомендуємо Вам промити зовнішні частини рушниці в прісній воді і просушити.
6.3. Перед тривалим зберіганням необхідно з порожнини стовбура стравити повітря, тримаючи рушницю клапаном вниз. Це необхідно для зменшення ймовірності "присмоктування" гумової манжети до стовбура і для видалення вологи і старого мастила з порожнини стовбура.
6.4. Для змащування зброї необхідно:
зняти кришку;
угвинтити замість неї насос;
витягти з поршень насоса;
залити в циліндр насоса 3-4 краплі чистого машинного масла;
зібрати насос, залишаючи рушницю у вертикальному положенні;
зробити 5-6 качків;
вигвинтити насос і щільно загвинтити заглушку.
6.5. Після тривалого зберігання можливе "присмоктування" гумової манжети до стовбура. Для того, щоб усунути це явище, перед накачуванням рушниці потрібно зрушити з місця поршень за допомогою гарпуна, зробивши зворотно-поступальний рух у стволі 4-5 разів.
По закінченні гарантійного терміну в разі, якщо з'явиться витік повітря через манжету, ущільнюючу поршень, можна провести заміну цих деталей самостійно. Перед розбиранням рушниці необхідно стравити повітря.
6.7. Розбирання провести в наступному порядку:
вибити вісь, що з'єднує тягу і важіль;
відтягнути тягу і, утримуючи пістолет за рукоятку, відвернути втулку;
витягти з стовбура поршень і манжету;
видалити можливі забруднення з стовбура і промити його гасом;
залити в стовбур 3-4 краплі чистого машинного масла;
вставити в стовбур новий поршень і манжету;
загорнути втулку;
вставити вісь, що з'єднує тягу і важіль.
Якщо при розбиранні буде пошкоджено ущільнювальне кільце, замініть його.

7. МОЖЛИВІ НЕСПРАВНОСТІ РУШНИЦІ І СПОСОБИ ЇХ УСУНЕННЯ.

Несправність

Причини

Спосіб усунення

1. Заряджається занадто туго

Велике тиск в камері рушниці

Стравити частина повітря через клапан

2. При стрільбі веде гарпун

Погнутий гарпун (шток)
Немає мастила в стовбурі

Вирівняти шток
Залити мастило через клапан

3. При зарядці гарпун не фіксується в стовбурі

Зносилася канавка на штоку гарпуна

Використовувати запасний шток

4. Насос не накачує

Немає мастила на манжеті насоса

Розібрати насос. "Розім'яти" і змастити манжету мастилом типу вазелін

Увага!
Ні в якому разі не заряджайте і не розряджайте рушницю поза води.
Не робіть постріли, поза води.
Не направляйте рушницю на людей, незалежно від того, заряджена вона чи ні.
Не робіть постріли в невизначену мета.
Порушення даних правил, може спричинити за собою тяжкі наслідки, і поломку вироби.
